Diode damper di pakai pada TV CRT yang mempunyai sirkit EW, Nilai Tegangganya antara 1300 - 1500v, pasangan dioda Damper adalah Dioda Modulasi yang mempunya Tegangan kerja antara 400~600v. Diode ini biasanya juga digunakan untuk penyearah tragangan B+ switching regulator, Berikut penggunaan Diode Damper pada Tv Samsung dengan Chassis S17A.
Kebanyakan Transistor Horisontal yang di pakai sudah Inklud dengan Dioda Damper, seperti pada D1555 atau D2499. Oleh sebab itu Jika diukur AvO meter terukur bisa bolak balik namun tidak Short.
Berikut ini saya postingkan Aneka Macam Dioda Damper yang banyak di gunakan pada TV CRT Slim:

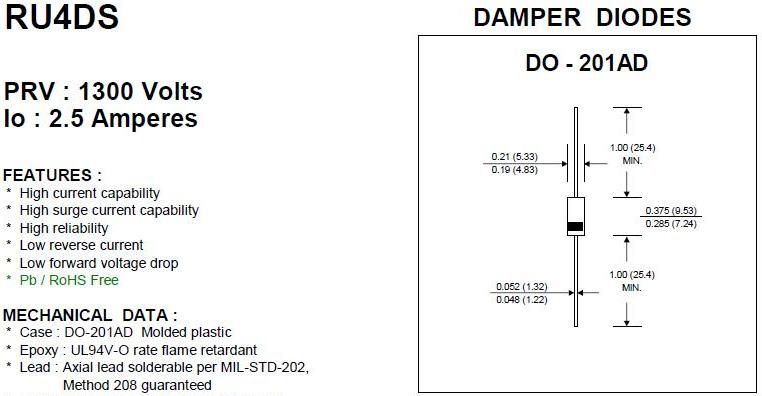

RU4Ds
FR309
Pasangan Diode Damper FR309 ini (Modulation Diode) adalah FR304 yang memiliki daya volta semaksimal 800v. Banyak Dipakai Pada Mesin TV SLim Merek Cina
DMV1500
Harga Sekitar Rp.11Ribu,- Model ini sudah lengkap dengan Diode Modulasi
DTV1500.
Harga Sekitar Rp.3500,-
Selain data diatas, masih ada beberapa Diode Damper yang dapat anda pakai sbb:
BY228 5.0A 1650v
BY328 6.0A 1500v
BY359 1.0A 1500v
BY428 4.0A 1500v
BY448 4.0A 1650v
BY559 1.0A 1500v
BY459 10A 1500v
ERC 06-15 1.5A 1500v
ERC 06-13 1.5A 1300v
ERD 07-15 1.5A 1500V
ERD 07-13 1.5A 1300V
ER806-15 1.5A 1500v
FR309 3.0A 1300v
FR3009 3.0A 1300v
RH2D 1.0A 1300v
RH2F 1.0A 1500v
RH3F 2.5A 1500v
RH3G 1.5A 1600v
RH4F 1.5A 1500V
RP3F 2.0A 1500v
RS3FS 1.1A 1500v
RS4FS 1.5A 1500v
RU4D 1.2A 1300v
DGP30L >> tv samsung
Daftar Diode Damper Lain lihat di :
http://www.alldiode.com/diode/damper_catalog_1_Damper%20Diode.html
Pada Mesin TV 29Inc WCOM, menggunakan Dioda Dumper DO7-1 dan Diode Mudulasi HER306;
