IC Audio TV


Kali ini admain Posting Bermacam-macam IC Audio / Sound Amplifier yang di pakai pada TV CRT Tabung, beserta Skemanya.

Memperbaiki pesawat teve model lama, kadang kita tidak dapat memperoleh part pengganti, seperti ic Audio Amplifier. Untuk menyelesaikan kasus seperti ini maka jalan satu-satunya adalah melakukan modifikasi.
Untuk modifikasi semacam ini maka sebaiknya digunakan cara yang paling sederhana, yang tidak banyak menggunakan part dan membutuhkan sedikit sambungan.

Pada skema diatas, bisa dipakai untuk ic TDA2003 yang bayak dipakai pada mesin tv cina, misal W-COM,

** LA 4225

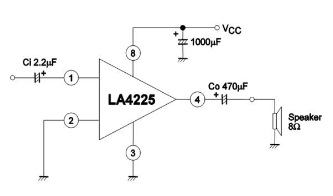

Modifikasi ic Audio amplifier paling sederhana dengan ic LA4225,
IC LA4225 adalah merupakan penguat audio mono yang paling sederhana karena, hanya sedikit membutuhkan komponen eksternal dan hanya membutuhkan 4 buah sambungan kabel.
clip_image002
Catatan :
  • N0.8 maksudnya No.5
  • No.2 dan No.3 dapat dijadikan satu kabel.
  • Elko input pin-1 dan Output pin-4  bisa pakai sirkit yang lama.
  • Sirkit bisa bekerja dengan tegangan antara 12 – 24v.  dikutip dari http://endhoxceploxs.blogspot.com


** TDA2013 dipakai pada TV Polytron

** CD2006

** UTC2003

**AN7522N

**CD7523CS Akira

**AN7523N

**AN17823A

**LA42152 SHARF

**AN5265

**TDA2006 LG

** AN7148

** AN5260 Panasonic

**LA4265 Sanyo

**TDA7057AQ SAMSUNG

**TA8200AH Sony

**D4011 HITACHI

**BA5412 Sony

** TA7222AP JVC

** TDA1013B

**AN7147N

**AN5257

**TDA7287 LG

+
+
+
+
+
+
