Cara perbaiki Gambar Blinking untuk TV INTEL yang memakai Chassis MC-64A

 Gambar diatas menujukan Hasil jepretan saya pada tv warna merek INTEL 14 inc yang gambar/rasternya blinkink atau cuman bergaris, namun garis itu tidak bergerak naik maupun turun dan di sertai tampilan ranter sempit dari atas sampai bawah. lihat contoh  pada gambar diatas.
TV ini untuk suara ok/normal.
Setelah di obrak abrik, ternyata tegangan AFC yang berfungsi untuk mengontrol Syncronisasi tidak sampai pada IC program/UCom/MICOM.
Setelah Uji pake multitestes pada skala Ohm pada Pin 10 FBT (kaki AFC OUT) ke jalur Afc menuju IC MICOM putus, mungkin karna panas. Akhirnya saya jumper menggunakan Kabel. Setelah di tes, tv bisa nampilkan Gambar kembali. Lihat Gambar di Bawah ini, agar lebih jelas.

Dari pengalaman saya, biasanya TV yang bliknking di akibarkan AFC tidak bekerja, jadi bisa cek di jalur keluaran FBT, bisa jalur putus atau malah diode zener pembatasnya Short.
Selain itu Blinkink juga dibabkan IC gambar/Video Rusak, ada juga Pin RBG di CRT Short.
Slamat mencoba.
Sukses slalu bwat kita smuah.

Chassis MC-64A

Berikut saya sajikan Chassis TV  dengan kode MC-64A yang biasa di pakai merek Golstar, LG, Akari n maupun INTEL.
(Maaf Ada GAmbar Tangan ku sebagian ckckck).

Persyaratan Ganti Kode Plat Motor ke kode propinsi Lain

Persyaratan Ganti Kode Plat Kendaraan berMotor ke kode propinsi Lain misal dari kode KT menjadi DD adalah sama dengan proses pengurusan BALIK NAMA.
Catatan : KT adalah kode kendaraan di Kalimantan Timur, sedangkan DD adalah kode untuk wilayah Sulawesi Selatan.
Menurut Kepala ADPEL SAMSAT wil.1 Makassar Bapak Karimuddin, S.Sos yang di tulis di harian Tribun Timur tgl 30 Agustus 2012 di halaman komentar pembaca adalah dengan melengkapi beberapa Dokumen sbb:

Kini Kode Nomor Polisi Kendaraan Bermotor di Sulsel jadi 3 macam

Pelat nomor polisi di Sulawesi Selatan (Sulsel) bertambah menjadi tiga kode huruf, yakni DD, DP dan DW. Sebelumnya, pelat nomor polisi yang berlaku di Sulsel hanya plat DD. Peraturan penambahan plat nomor polisi ini efektif mulai tanggal 1 Juni 2012.

Cara Perpanjang SKCK

Untuk Melakukan perpanjangan Surat Keterangan Catatan Kepolisian (SKCK) persyaratan yang harus dipenuhi pemohon adalah :

1. Fotocopy Ijazah terakhir;

2. Fotocopy KTP Berdomisili, Misalnya di Makassar;

3. Pasphoto 3 lembar ukuran 4x6 dengan latar merah;

4. Lampirkan SKCK lama yang dimiliki.

sumber : KOMPOL Mantasiah;KaSuBagHumas:Polrestabes:mksr:tribuntimur30augs12.

Alamat Servis Center SAMSUNG di Makassar

Sejak Awal Tahun 2012, Lokasi Servis Center Produser merek SAMSUNG berpindah tempat di Sekitar Ruko PettaRani Squrei Makassar, Tepatnya Depan Kantor Dinas PU,  Dahulu berada di Jl. Ratulangi Makassar sebelum Mall Ratulangi.
Berikut saya suguhkan Denahnya. Semoga Bermanfaat.

 Nah kini ada tambahan, seiring banyaknya pengguna Tablet dan handphone Smart Samsung, maka si buka servis center Khusus HP dan Tablet di MTC karebosi Lantai 3.
Untuk penjualan HP dan Tablet ada di Galeri samsung di JL. Bulusaraung , sebelah kanan, lupa nomernya, kira2 300m dari pertama masuk jln ini.
Ada juga di Mall MP tapi atas nama EraPhone.

Nah Alamat terbaru, di tahun 2016 ada di jl. Monginsidi lama 51b-c Lengkapnya DISINI

Alamat Servis Center LG di Makassar

Sejak Tahun 2011, Lokasi Servis Center Produser merek LG berpindah tempat di Ruko depan Ramayana Mall Petta Rani Makassar, Dahulu berada di Ruko Pettarani dekat Kilo 4 Makassar.
Berikut saya suguhkan Denahnya. Semoga BErmanfaat.

Alamat LEngkapnya : Jl.A.P.Pettarani Kompleks Pettarani Centre No. C1-C3 Panakukang, Makassar.
Pas samping kiri jalan masuk jl. Pelita RAya.

>>>>>>>>>>>>Alamat Terbaru lihati di:
http://wyn-suparno.blogspot.com/2015/08/lokasi-servis-center-lg-di-makassar.html

Cara Startup Komputer dengan Dual Boot

Dengan Dual boot kita bisa menggunakan komputer dengan Sistem Operasi  (OS) yang berbeda-Beda, misal OS Microsoft Windows dan OS dari Linux Ubuntu.
Nah, Tau gak Cara memilih booting OS yang mana akan kita gunakan? bagi yang sudah terbiasa mungkin akan langsung menjawabnya.
Bagaimana dengan yang masih awan?
DI bawah ini saya suguhkan Hasil PrintScreen Komputer/Laptop yang menggunakan sistem OS Dual Boot.

Kebetulan di gambar diatas menggunakan Dual Boot yankni dengan OS Linux Ubuntu dan OS Mirosoft Windows XP.
Untuk Dapat Login/Startup komputer anda, Jika sudah sampai seperti tampilan diatas, anda sisa memilih booting pakai OS apa? Sebagai acuan, tulisan yang berlatar warna putih itulah yang saat ini tersorot/terpilih. Untuk memilih kita menggunakan tombol panah ATAS danPanah Bawah. Jika sudah yakin, anda sisa meng iya kan dengan tekan tombol ENTER di laptop atao kmputerPribadi anda.
Sebagai Contoh kita akan Login menggunakan OS Windows, Berarti kita harus memilih sorotan kursur kita ke bawah, dengan cara tekan tombol panah bawah sebanyak 4x, sehingga latar putih pindah ke Kalimat Microsof Windows, lalu tekan Enter.
Ini Pengalaman saya: saya menemukan netbook merk HP dengan Dual booting, menurut yg punya biasanya dia menggunakan Netbook itu dengan software Windows, tapi sekarang kok tampilan lain!!!>>
Setelah saya teliti, ternyata netbook itu memilih booting ke Linux Ubuntu, karna user tidak memilih, maka BIOS secara default memilih Linux Ubuntu untuk startup. Nah ketika Saya restar kembali sampe kembali ke Screen Pilihan booting, saya coba memilih Windows dengan tombol Panah Bawah, namun Kursor/pilihan tersorot tidah mau pindah. Saya pilih Tombol Panas Atas, sepertinya goyang namun Mentok,
Kemudian sy cari keybord CPU yang pakai Colokan USB, Lalu Netbook HP itu saya restar kembali, sampai di screen Pilihan booting Lalu saya coba pilih booting Windows dengan Tombol Panah Bawah di Keyboard CPU itu berhasil, kemudian saya ENTER. Akhirnya Netbook itu Starup menggunakan Windows XP. Kesimpulannya: Ternyata Tombol PANAH BAWAH Netbooh HP itu Bermasalah.
Demikian pengalaman saya semoga bermanfaat.

nb: Untuk Tutorial membuat Dual Booting bisa mengarah ke SINI

Pin in out USB

Cara Mendownload Film dan Games di Ganool.com

Ganool.com adalah website Penyedia Film maupun Game dengan Durasi FULL, dengan beberapa pilihan format Video.
Untuk melihat cara mendownload bisa di liat di youtube dgn alamat di SINI
Berikut ini caranya ala saya :
1. Buka situsnya di alamat : http://ganool.com/
2. Pilih / cari judul Film atau Games-nya.
3. Jika sudah Ketemu, Klik Judul, setelah itu akan di tampilkan detailnya.

4. pada bagian bawah di Pilih Download, atau Download From Tinypaste (ini jikalao ada pilihannya).
5. Di bawah Pilihan Download ada di pasword biasa isinya ganool.com; simpan itu dan ingat.
6. Jika kita ambil pilihan "Download From Tinypaste",   maka kita akan dialihkan ke TabBrowser baru,
7. Masukkan pasword yg sdh di berikan tadi. lalu ENTER.
8. Jika berhasil, anda akan di bawa ke tab baru yang berisi beberapa link download pilihan seperti salah satu  contoh di bwah ini:

RapidFileShare
http://adf.ly/CLTKa
http://adf.ly/CLTKb
http://adf.ly/CLTKc
http://adf.ly/CLTKd

9. Copy salah satu Link yag di berikan, sy terbiasa mendownload melalui situs

RapidFileShare,

10. Buka tab baru, Lalu PAste, Kemudian anda akan diantar ke situs RapidFileShare,

ikuti petunjuk disana,

11. Jika anda terbiasa menggunakan IDM, secara langsung akan ada pilihan download

mengunkana IDM,

Notes: Jika ukuran FIle terlalu besar, biasanya akan di bagi menjadi 3 file, lakukan lah download berulang.

sekian.

Semoga bermanfaat.

Skema IC Program/MICOM LC863xx Series

Berikut Skema IC MICOM/Program yag banyak di gunakan oleh pesawat tv dari cina atau pun mesin TV cina yg banyak di jual di pasaran.

Skema LA76818

Skema untuk IC LA76818 sebenarnya sama dengan LA76810. berikut saya sajikan :

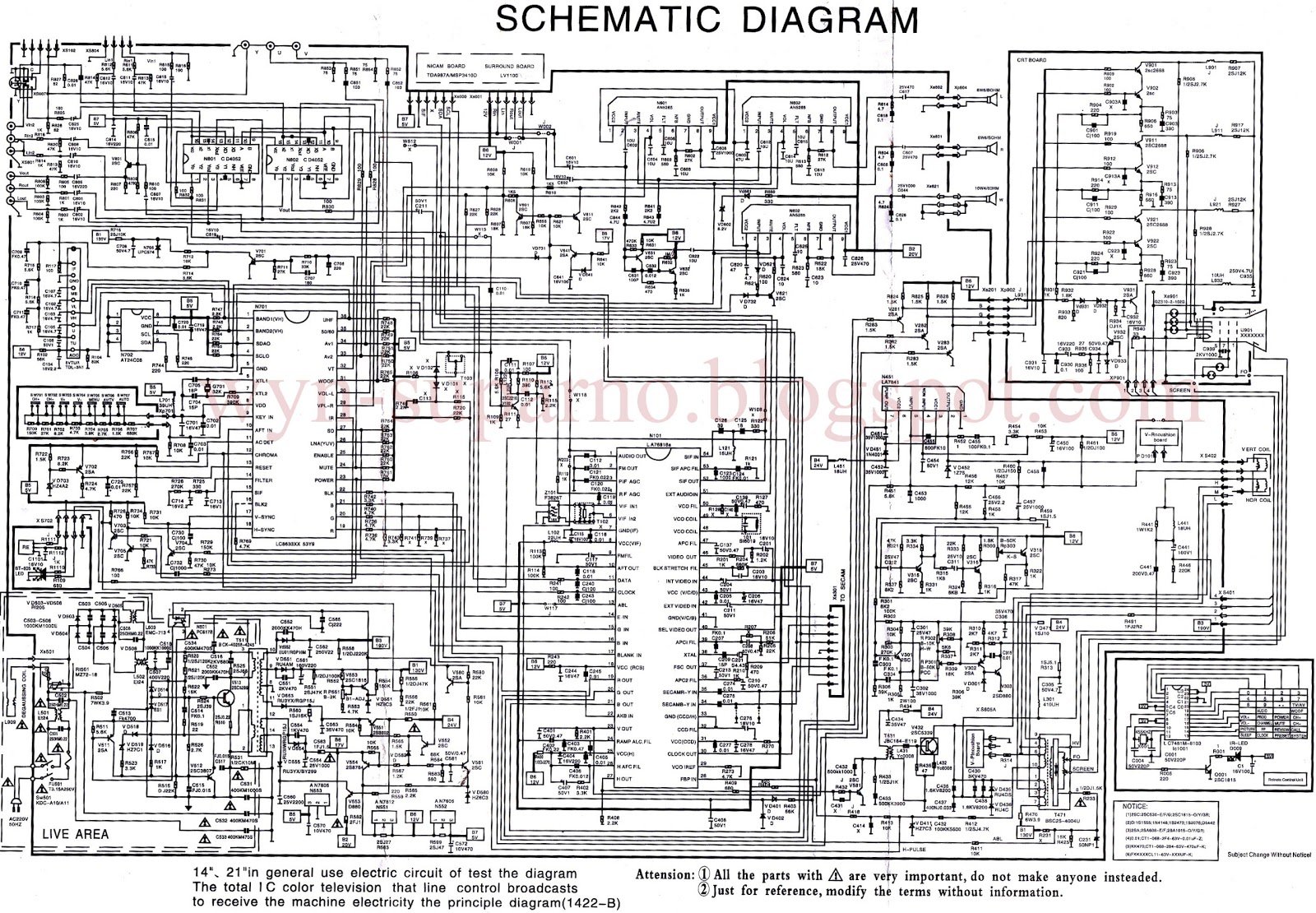

Skema Mesin TV Cina dengan 2 IC

Berikut saya sajikan Skema Bentuk Gambar JPG  Mesin TV Cina yang menggunakan 2 IC.

Skema TDA8362, TDA8361, TDA8360

TDA8362B adalah sebuah Komponen Integret Circuit (IC) yang di rancang  untuk pengolahan Gambar, croma,Syncronisasi. Di dunia bengkel elektronik  lebih akrab di sebut IC Gambar.
IC TDA 8362B ini identik dengan TDA8361, TDA 8360. Namun untuk TDA 8360 tidak bisa menggantikan TDA8361 dan TDA8362. karna ada fitur yang belum ditambahkan pada TDA8360. seperti switc AV.
Berikut saya berikan skema dari TDA8362 series. Smoga bermanfaat bagi yg membutuhkan.

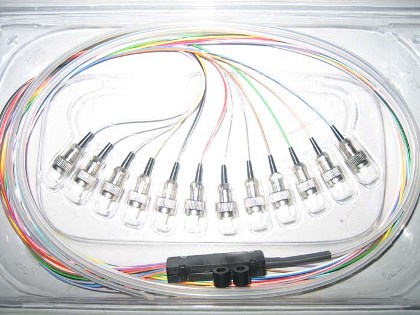

System Kerja Jaringan Telekomunikasi dengan Kabel Fiber Optic

Saat ini Kabel Fiber Optic banyak digunakan dalam instalasi perangkat jaringan dan perangkat Telekomunikasi seiring dengan kebutuhan akan media transmisi yang memiliki kapasitas angkut yang besar.
Para operator Telkomunikasi pun terus melakukan penggelaran kabel optik untuk jaringan jaringan backbone baik di dalam ibukota,  untuk menghubungkan perangkatnya di kota-kota besar lainnya, dan juga membentang melewati samudra (istilahnya submarine cable).

Kabel optik juga saat ini marak digunakan didalam perkantoran contohnya untuk sebagai koneksi Trunk dari perangkat switch ke switch, maupun dari perangkat switch ke router, yaitu tadi salah satunya dilatari permintaan akan bandwidth yang besar.

Berikut gambaran Sistemkerjanya :


Ulasan Selengkapnya bisa lihat di SINI
 Perangkat-Perangkat yang di gunakan untuk sistem ini ada lihat di SINI

Cara Memperbaiki Regulator Gacun

Kerusakan Modul Switching Regulator Serbaguna/GACUN biasa disebabkan beban terlalu berat, overheat/panas berlebih, konslet pada bagian sekunder, salah pemasangan dsb.

Pada gambar komponen yang dilingkari adalah komponon  yang sering terjadi kerusakan dan beruntun. Memang begitu adanya apabila terjadi kerusakan short pada FET (Q1) arus tegangan akan mengalir langsung ke R2 dan R2 akan putus karena kelebihan beban, dengan putusnya R2 mengakibatkan arus tegangan mengalir lagi pada R3, karena R3 mendapat supply tegangan yang besar mengakibatkan r3 dan IC rusak.


Berikut Skemanya Ekuivalentnya:

 kesimpulan :
- jika kerusakan FET (Q1) short dan R2 putus kemungkinan besar R3    dan IC rusak dan harus dilakukan penggantian pada Q1, R2, R3 dan IC
- namun jika R2 tidak putus / masih baik komponen yang lain juga baik. dan bisa dilakukan penggantian hanya pada Q1.




Bilamana sudah tidak bisa di perbaiki lagi, mending beli yg baru saja. lagian tidak terlalu mahal khan? daripada waktu anda terbuang percuma. ingat Waktu adalah uang!!....... ck ckck

Error! (error code : 006)

Error code : 006, Pernahkah anda mengalami, menjumpai nya?
Nah bagi anda yg sering mengoprek Printer yang lagi macet pasti pernah mengalami. Nah apa maksud dari error tersebut?
Jika anda sudah Tahu syukurlah.
Tapi yg blom tau jgn takut, berikut saya akan berbagi pengalaman.

Nah Jika anda berniat untuk memperbaiki sendiri Printer anda yang macet karena Wahstank_FuLL dan jumlah Print-an anda full biasanya anda menggunakan Software. Untuk Printer Merek Canon Biasa menggunakan software ServiceTools.
Nah ketika anda menggunakan sofware sejenis ini dan melakukan perintah/Klik maka akan muncul 1 jendela/window error seperti gambar diatas. Error tersebut di sebabkan karena Printer anda belom terhubung kabel USBnya, atau Printer Blom masuk pada Mode Service. OK.
Untuk cara masuk mode service bisa baca di postingan saya yg lain.
Sekian, Semoga bisa bermanfaat.



Alamat Servis Center Produk Miyako dan Rinnai di Kota Makassar

Miyako dan Rinnai adalah lebih kita kenal sebagai Produsen Produk Rumah Tangga, yang pasti anda sudah  kenal. mungkin anda juga gunakan.
Di kota Makassar lokasi servic centernya kebetulan sama yakni di 1 Ruko. saya lupa nomernya, waloupun saya sering beli spare part disana.
Alamat ini sesuai keadaan per Agustus 2012. untuk kedepannya entah...
Seperti Gambar MAP diatas yg saya sajikan, terlihat terletak di jln 1 arah yaitu jl. Bulusaraung, namun tidak pas di pinggir jalan. Namun ada di Komplek Ruko Belakang, saya Lupa namanya.
ada di sekitar Jl. Pajenekang, Jl. Pacerekang dan Bulusaraung. Anda yg butuk tempat itu, bisa bertanya lagi jika sdh berada di sekitar jalan-jalan tersebut diatas.
Sekian.

Ritual Ma’tarik Batu di Tana Toraja Utara

Tana Toraja memiliki keanekaragaman adat istiadat dan budaya, Salah satunya Ritual ma’tarik batu atau simbuang batu yang merupakan rangkaian Prosesi Rambu Solo' atau Pesta Kematian.

Tanggal 15 Agustus 2012 ini Adat ma’tarik batu atau simbuang batu di adakan dalam Rangkaian Ritual Rambu Solo’ pesta kematian di Lembang To’yasa Akung Kecamatan Bangkelekila Kabupaten Toraja Utara Sulawesi Selatan. Ratusan hingga ribuan warga secara bersama–sama dan bahu membahu menarik batu menuju lokasi pemakaman.

Remote Untuk Semua TV dan Mesin TV Cina yang menggunakan 2 IC

Gambar diatas saya tunjukan sebuah remote yang akhir-akhir ini saya gunakan sebagai remote pengganti  Untuk Semua TV dan Mesin TV Cina yang menggunakan 2 IC yakni IC MICOM/Program LC8xxxxxx series, dan IC Jungle/Video LA76810/18.

Sebenarnya seri Sebelum tipe ini ada juga, cuman saya lupa modelnya dan saya sdh tidak punya hasil jepretannya. Bedanya adalah menggunakan sebuah lubang yang di tusuk-tusuk untuk setingnya.

Nah untuk memakai remot model diatas, cukup arahkan ke TV dan tekan sekali tombol FACTORY yang terletak bagian atas. sampai ada respon di tv dengan memunculkan Level Volume. Jika blom, silahkan ulang, lakukan sampai ketemu. seingat saya paling banyak 10x pencet. lebih dari itu berarti remote tidak cocok.
Sekian Semoga bermanfaat.

Alamat Servis Center Philips di Makassar

Koninklijke Philips Electronics N.V. (Royal Dutch Philips Electronics Ltd.), biasa dikenal sebagai Philips, ialah salah satu produsen elektronik konsumen terbesar di dunia. Pada 2004, penjualannya sekitar € 30,3 juta dan mereka mempekerjakan 161.586 orang di lebih dari 60 negara. Philips diorganisasi dalam sejumlah divisi: Philips Consumer Electronics, Philips Semiconductors, Philips Lighting, Philips Medical Systems dan Philips Domestic Appliances and Personal Care.

Perusahaan ini didirikan pada 1891 oleh 2 bersaudara Gerard dan Anton Philips (1874-1951) di Eindhoven, Belanda. Produk pertamanya ialah bola lampu 'dan alat elektronik lainnya'. Pabrik pertamanya kini menjadi museum. Pada 1920-an, perusahaan ini mulai memproduksi produk lain, dan pada 1939 pisau cukur listrik pertamanya, Philishave, diperkenalkan. Philips memasarkan alat cukurnya di AS dengan nama Norelco. Philips memperkenalkan tape compact audio cassette, yang dengan ramai sukses, melalui percobaan mereka mengatur standar untuk VCR, V2000, gagal di muka persaingan dari Betamax dan khususnya standar VHS.

Alamat  Lokasi Pusat Service Center Philips di Kota Makassar Ada di Jl. Rappocini Makassar. Saya Lupa Nomer berapa rukonya. Pokoknya kalo masuk Jl. Rappocini Raya Dari jl. Veteran, berarti ada di sebelah kanan, Letaknya kira2 1/2 panjang jl. Rappocini raya tersebut.
Berikut MAP jalannya.

Semoga bisa membantu .

Selamat Ulang Tahun ke-14 untuk "om" Google! Smoga Makin Sukses

Tanggal 27 September 2012, Google merayakan ulang tahunnya ke-14.
Meskipun tanggal tepatnya selalu menjadi misteri, tetapi Google selalu merayakan hari jadinya setiap tanggal 27 September.

Seperti Biasa, Google menandai hari jadinya pada seluruh pengguna Internet di seluruh dunia dengan logo kue ulang tahun beserta lilinnya pada laman depan Google.com, baik website global maupun lokal.

Namun, menarik diketahui, kue ulang tahun yang terpampang di laman depan Google ternyata dilukis oleh seniman asal Amerika Serikat, Wayne Thiebaud, pria berusia 89 tahun, cukup terkenal sebagai seorang pelukis kue, kue kering, sepatu bot, toilet, dan lipstik.
***************************************************************

Cara Memperbaiki TV Dengan Remote Control

Kedengeran mungkin rada aneh cara memperbaiki TV dengan remote control tapi nyata, maksudnya begini : terkadang untuk yang awam dalam urusan perbaikan TV ( Televisi ) atau gak ngerti sama sekali dengan elektronik hal sepele terkadang sulit dikerjakan sendiri karena ketidak tahuan.Padahal untuk Televisi yang sudah memakai system digital seperti merk merk keluaran sekarang, pihak pabrikan memberi kemudahan pengguna untuk meng handle masalah ringan seputar kerusakan TV.

Dari Semua merk TV entah itu Tv Jepang Atau TV Cina semua dilengkapi remote control. Nah disini terkadang hal ringan yang bikin repot, karena males baca manual makanya main pencet atau main kotak katik sendiri menu TV dengan remote, padahal tiap tombol yang ada diremote memiliki fungsi sendiri. Mulai dari settting dan menyimpan program TV di IC Eprom, IC inilah yang menjadi media penyimpanan memori program pada TV mulai dari channel, setingan warna, volume audio, AV dan lain lain.

Pada saat TV dinyalahkan semua isi eeprom ini yang dijalannya, makanya jika ada kesalahan maka iC Eeprom ini tidak bekerja alias corupted, misal TV terkunci dengan adanya tombol kunci, atau gak ada siaran walau TV menyala dan bisa dihidup matikan melalui remote.



Sebagian cara memperbaiki masalah seperti inilah ada cara mudah melalui remote bawan TV. Jadi coba dulu sendiri sebelum dibawa ke tukang service TV, ya klo tukang reparasi TV nya jago dengan jam terbang servisnya tinggi gak masalah, tapi klo yang ilmu servisnya pas pas san, hancur deh TV sobat, ibarat Tikus memperbaiki Labu..bolong sana bolong sini.

Berikut ini kode penting atau Kode Reset progran Semua Merk TV yang bisa digunakan Untuk memperbaiki TV sendiri melalui remote control, tinggal pilih merk Televisi sobat.. Dengan catatan TV/televisi sobat masih dalam keadaan menyala power suply nya atau msh bisa di on/off kan dan remote control bawaan asli TV.

1. TOSHIBA

    * Tekan MUTE Di Remote 2 kali tahan Kemudian Tekan MENU Di TV
    * Tekan MENU Di Remote Tekan Angka 4725
    * Tekan Vol - di TV kemudian Tekan Dan Tahan Angka 6 atau 9
    * Tekan F dan AV bersamaan lalu tekan 1048.

2. SANYO

    * Tekan MENU Di Remote (Tahan) Bersamaan Tekan VOL+ Di TV
    * Tekan MENU di TV tahan, tekan angka 1 diremot.

3. LG

    * Tekan OK di Remote Dan OK Di TV
    * Tekan MENU di Remote Dan MENU di TV
    * Tekan MENU di panel 2 kali dan tahan lalu tekan MENU di remote.
    * Tekan MENU di remote 2kali tahan Tekan MENU di panel
    * Simpan dan keluar tekan OK.

4. PHILIPS

    * Posisi STANBY Tekan 062596 MENU
    * Tekan MENU 062596 OSD atau i+ atau DISPLY
    * Tekan VOL+ ditahan lalu tekan CHANNEL - Keluar tombol StandBy/Power.

A. Philips chassis CTE-AA - CTG-AA - CTS-AA - CTU-AB
TDA9350PS/N2/1I0946, TDA6107JF
1. Nyalakan TV Anda.
2. Mengatur saluran 75.
3. Tekan dan tahan tombol DYSPLAY
4. Di TV, tekan dan tahan tombol SELECT selama 4 detik hingga bagian bawah kiri simbol C.
5. Lepaskan tombol.
6. Pada remote control tekan DYSPLAY.
7. Untuk menyimpan pengaturan, klik tombol MENU.
8. Untuk keluar lengkap dari menu layanan untuk mematikan TV.

B. Philips
20PT424A, 21PT263A
Service mode
Short circuit pin 1 EEPROM (24C08) ke ground.

C. Philips
20PV220 Hotel mode / off
TV telah ditetapkan Channel 38
Tekan tombol STOP Remote dan TV, selama 5 detik
Anda akan melihat teks H- / H + pada layar
Matikan TV dengan remote dan hidupkan lagi.

D. Philips Comby TV/VCR
Matikan TV.
Dalam operasi selama 5 detik, tekan: POWER - 2 - 7 - 1 - MUTE
TV memasuki modus layanan, di layar menampilkan informasi layanan, seperti:
BA2-,1746
0130 DSPC OK =
termasuk versi firmware, dalam hal ini, 0130 (tertulis di sampul belakang).
Untuk mengubah, klik tombol STATUS / EXIT.

Muncul pada firmware versi layar saja, berkedip digit pertama. Masukkan tombol angka yang diinginkan:
untuk 14PV125 - 0131 (BG - 0130)
untuk 14PV225 - 0179 (BG - 0178)
untuk 14PV422 - 0131 (BG - 0130)
untuk 14PV374, 14PV375 - 2995 (2992, 2994, 2961)

Untuk menyimpan, tekan PAUSE kemudian 5. TV mati.

5. PANASONIC

    * Short (konek sesaat) PIN FA 1ke FA 2 atau TP 8 ke GROUND
    * Tekan VOL - di TV dan OSD
    * Atur SLEEP 30 tekan VOL - di Tv tahan lalu tekan DISPLY di remote, tekan di TV FUNCTION/MENU untuk memilih dan VOL - + untuk merubah. Keluar tekan VOL - di tv dan SLEEP di remot.
    * Chassis CP-521F / TX29PM, Channel 99, Set Kontras minimum, Tekan MUTE di remote bersamaan dengan Channel + di TV, Gunakan Ch +/- untuk memilih dan Vol+/- untuk merubah nilai. Keluar tekan MENU.

6. SHARP

    * 1. Short Kaki (PIN) 6 dan 7sesaat pada ICTDA98XXX
    * 2. Hubungkan atau jepit Dua Kawat Atau Jumper Yang Telah disediakan.
    * 3. Matikan TV pakai tombol panel, tekan bersama-sama VolDown + ChUp pada panel, sambil ditahan hidupkan TV pakai tombol power panel.

Anda sekarang dalam modus Penyesuaian
Anda akan disajikan dengan menu kategori yang berisi.

    * Deflection
    * Signal
    * Feature
    * Fix Value
    * EEPROM

   1. Gunakan 'Channel up'or "dwn Channel' untuk memilih kategori.
   2. Catatan: Tidak semua model akan memiliki 5 kategori, beberapa akan melompat ke 'kategori Sinyal.
   3. Gunakan "Volume up 'untuk masuk kategori.
   4. Gunakan Channel atas dan ke bawah pilih item yang akan disesuaikan.
   5. Tuliskan nilai lama item tersebut sebelum berubah.
   6. Volume atas dan ke bawah menyesuaikan nilai.
   7. Bila Anda telah membuat semua penyesuaian Anda ingin mematikan berangkat untuk keluar.

    *  4. Bila lupa pasword anda masukkan angka 2398 kemudian ganti dengan password baru.

7. AKARI

    * Tekan SLEEP di Remote Dan MENU di TV.

8. SAMSUNG

    * STANDBY tekan MENU - PSTD - MUTE - Power ON
    * STANDBY tekan DISPLY - MENU - MUTE - Power ON
    * STANDBY tekan DISPLY - PSTD - MUTE - POWER ON
    * STANDBY tekan PSTD - HELP - SLEEP - POWER ON
    * SATNDBY tekan PSTD - MENU - SLEEP - POWER ON
    * STANDBY tekan SLEEP - PSTD - MUTE - POWER ON
    * STANDBY tekan MUTE - 1 8 2 - Power ON
    * STANDBY tekan INFO - MENU - MUTE - POWER ON.
    * Menshort sesaat 2 jumper yang disediakan (model lama)

9. JVC

    * Tekan Dan Tahan Bersamaan OSD (info) dan MUTE
    * Tekan Dan Tahan Bersamaan OSD (info) dan PICTURE
    * Tekan OSD/Display/Info ditahan lalu tekan CINEMA/GAME.

10. HITACHI
F59 SERIES

* Tekan dan tahan tombol {MENU} di TV.
* Kemudian tekan {MENU} {8} {SELECT} tombol pada remote.
* Untuk keluar, tekan {MENU} tombol pada TV atau
 EXIT pada remote control.

11. Proyektor:

* Tekan MENU & RESET tombol dan kemudian tekan
RESET lagi dan tahan selama minimal 5 detik.
* Service Menu akan ditampilkan.
* Untuk keluar, matikan tv.

* Hidupkan TV.
* Tekan {MENU} {MENU} {8} {SELECT} tombol pada remote.
* Service Menu akan ditampilkan.
* Gunakan {UP} {DOWN} tombol untuk memilih item.
* Gunakan {LEFT} {RIGHT} untuk mengubah data.
* Tekan tombol EXIT untuk keluar dari Menu Service


* Matikan TV.
* Tekan dan tahan tombol} {INPUT di TV kemudian tekan {POWER}.
* Tahan kedua tombol sampai TV
dengan Menu Layanan ditampilkan.
* Gunakan {UP} {DOWN} tombol untuk memilih item.
* Gunakan {LEFT} {RIGHT} untuk mengubah data.
* Tekan tombol EXIT untuk keluar dari Menu Service

* Matikan TV
* Tekan POWER & INPUT tombol pada TV selama lebih dari 3 detik.
* Service Menu akan ditampilkan.
* Hurup "P" menunjukkan gambar dan "A" menunjukkan audio.
* Gunakan {UP} {DOWN} tombol untuk memilih item.
* Gunakan {LEFT} {RIGHT} untuk mengubah data.
* Tekan EXIT untuk keluar dari Menu Service

12. SONY

    * STANBY tekan DISPLY - TOMBOL 5 - VOL+ Power ON, Untuk Menyimpan Tekan MUTE - 0.

13. RCA / THOMSON

    * Tekan Dan Tahan Tombol VT di TV - Tekan Power Switch ON TV.

14. AIWA

    * Tombol Menu Servicenya ada didalam Remote Diatas Tombol VOL +
    * Tekan dan tahan Vol - di Tv dan di Remote selama 5 / 10 detik.
    * AIWA nicam/A2 stereo FASTEXT, Matikan stopkontak,buang muatan sisa dg mengshartkan elco besar,tekan vol- dan tombol 9 diremot bersamaan,untuk masuk ke sub menu tekan tombol 1 atau 7/1 atau 8.untuk save tekan 0/8 2]tekan vol - pada remot dan panel kira 5/6 detik.

15. MITSUBISHI
1.  TV dihidupkan
2a. Tekan '1 'lalu kemudian '2' '7 'lalu '0' untuk Pilihan Menu
Jangan memilih RESET Melakukan hal ini akan menghapus semua data.
2b. Tekan '1 'lalu kemudian '2' '5 ', kemudian '7' untuk modus Penyesuaian Circuit.
2c. Tekan '1 'lalu kemudian '2' '5 'lalu '9' untuk modus Penyesuaian Konvergensi.
3. Tekan 'Sesuaikan kiri atau kanan' untuk memilih item.
4. Tekan 'Sesuaikan atas atau bawah' untuk mengubah data.
5. Bila Anda telah membuat semua penyesuaian Anda ingin mematikan berangkat untuk keluar.

1. TV dihidupkan
2. Tekan 'Menu' kemudian '2 'kemudian '3' kemudian '5 ', kemudian '7'.
Jangan memilih RESET Melakukan hal ini akan menghapus semua data.
3. Tekan 'Audio' untuk kategori tersebut.
4. Tekan 'Sesuaikan atas dan ke bawah' untuk mengubah data.
5. Tekan 'Enter' untuk menyimpan data bila selesai.
6. Bila Anda telah membuat semua penyesuaian yang Anda inginkan tekan 'Menu' dua kali.

 -Service CTV CT21M5E Mode
Tekan Switch 701 pada motherboard TV dan tombol 9 pada remote control, tahan selama sekitar 6 detik.
Ubah parametter tekan chanel atas atau bawah.
Ubah nilai tekan volume atas atau bawah
Simpan tekan '0 '. Keluar tekan power standby.

-Nyalakan TV, Tekan Menu kemudian masukan nomor 2, 3, 5, 7.
Hati-hati, jangan RESET data pabrik, itu akan kehilangan semua data pabrik.
Pilih kategori Tekan Audio.

Tekan saluran atas atau bawah untuk memilih data parameter.
Tekan volume atas atau bawah untuk mengubah nilai.

Untuk menyimpan data tekan ENTER
Setelah ajustment selesai, tekan menu 2 kali. (All tv service menu)
Copywright: Cybermales

Chassis TX807C, TX807 (Thomson)

    * Tekan dan tahan tombol TEXT yang berwarna Ungu pada remote control selama 5 detik.

16. CRYSTAL

    * STANDBY tekan VOL + dan VOL - pada TV bersamaan dan TAHAN hingga TV ON.

17. AKIRA, FUJITEC, BOOMBA IC LC8632XX series

    * Tekan MENU di remote 2x - RECALL- Q.VIEW - MUTE.

18. TV CHINA Lainnya (KCL, MITOCIBA, BAZZOMBA)

    * Tekan Vol di TV hingga 0, tekan RECALL di Remote Sekali Tekan dan Tahan VOL - di TV bersamaan Tekan Kembali RECALL di Remote.

19. SANKEN

    * Menu Service: MENU tekan 6483 / 4683 / 6597

20. TCL

    * Volume 0 tekan DISPLY di Remote lalu tekan VOL - di TV bersamaan.
    * Tekan dan tahan Disply di remote lalu tekan Vol - di tv tahan aelama 5 detik.
    * TCL mesin AT pake IC M5262: MENU 6483.

21. TV CHINA

   1. Tekan MENU di remote lalu tekan 6568
   2. Tekan MENU di remote lalu tekan 6483 / 2483
   3. TV China dg remote menggunakan IC SC7461 Menjamper sesaat pin 2 dan 16
   4. Bila layar muncul gambar kunci/lock/gembok Tekan Tombol DISP atau PP di remote dan TAHAN selama 10 detik
   5. Kalau Yang Umum TV CHINA

    * Tekan VOL - di TV tahan hingga NOL lalu tekan DISPLY di Remote.
    * REVIEW/RECALL di Remote dan VOL- di TV.

22. POLYTRON dan DIGITEC

    * Posisi STANBY tekan MENU di Remote dan Tahan hingga KeluarFACTORY lalu masukkan angka 1013 atau 1014
    * Simpan tekan MENU.

23. POLYVISION

    * Posisi standby Tekan volume(-) dan Volume(+) bersamaan lalu tahan sampai TV ON kode 1013 dan 1014

24. AKIRA

    * Tekan di remote MENU 2x - QVIEW dan MUTE Tekan TIMER memilih Menu
    * Tekan MENU AV analog pada Remote Tekan PP / Stanby Untk keluar
    * Posisi 0tekan dan tahan MUTE diremote hingga muncul D
    * Set TV pada CH12 - CH38 tekan MENU utk memenggil Postlock Masukkan Pasword 1238
    * Tekan VOL di TV dan DISPLY di Remote bersamaan.
    * Tekan MENU 6483 / 8500

25. HiSENSE

    * Tekan MENU pilih SOUND - set BALANCE 0 - tekan 0532

26. KONKA

    * Takan MENU sekali lalu tekan MUTE 3 kali.

27. GOLDSTAR

    * Secara bersama-sama tekan Menu + VolUp + VolDown + ChDown pada panel TV.

28. SOLITRON

    * Matikan tv dg tombol power yg di panel tv, kmd tekan dan tahan V+ dan v- sambil nyalakan tv dg tombol power, tunggu sampai tv menyala dan muncul tulisan " adjust menu " baru lepaskan. Gunakan tombol angka pada remote untuk pilh menu, dan tombol volume untuk pengaturan (zaenal electronic.disscus2u.com)

ST6C-ELAIME2 FLL CODE

    * -TV keadaan nyala, tekan diremot berurutan, SKIP; VOL-; FINETUNE ([=]) "-/--" geser pake tombol CH+/-, adjus pake Vol+/-, simpan/keluar pake PIC
    * -TV Keadaan mati (Bukan Standby) Tekan dan tahan tombol TV/AV dan MENU pada panel, kemudian nyalakan TV dengan Power utama. Setelah nyala, tetap tahan tombol TVAV dan MENU hingga masuk ke mode factory. (zaenalelectronic.disscus2u.com)

29. BLUESKY

    * Dari remote control, tekan MENU untuk masuk ke modus pabrik / INSTALL (FEATURE), memperkenalkan nomor 4, 7, 2, 5. Untuk memilih item yang Anda tekan CHANNEL + / - untuk menyesuaikan
    * + Tekan nilai volume / -. Untuk menyimpan perubahan tekan tombol merah.

30. RCA / GE

   1. TV dihidupkan
   2. Tekan dan tahan tombol 'Menu' di tv itu.
   3. Tekan dan lepaskan tombol 'Power'.
   4. Tekan dan lepaskan 'Vol up' tombol.
   5. Lepaskan "Menu" tombol.
   6. Parameter keamanan awal akan ditampilkan 'nol' Ubah ini untuk '76 '.
   7. Anda sekarang dalam modus Penyesuaian
   8. Gunakan 'Channel atas atau bawah' untuk memilih parameter 'P'.
   9. Tuliskan nilai lama sebelum mengubah parameter.
  10. Gunakan 'Volume atas atau bawah' untuk mengubah nilai parameter.
  11. Bila Anda telah membuat semua penyesuaian Anda ingin mematikan berangkat untuk keluar.
  12. http://aspal-putih.blogspot.com
31. CHANGHONG

    * Kecilkan volume tv ke minmum atau nol.Tekan tombol MUTE pada remote dan tahan, tekan MENU pada tv. akan timbul logo setting ( S ) .
    * Biasakan sebelum merubah settingan parameter,catat dahulu semua data-data aslinya sebelum anda rubah,untuk mencegah kesalahan pengaturan parameter.

    * Jika TV terkunci pada kondisi CHILD LOCK, tekan menu sampai masuk ke posisi SYSTEM,lalu tekan tombol help atau ( ? ) sampai masuk ke posisi PARENTAL GUIDE.masukan kode : 6688 melalui remote,rubah atau matikan setelan PARENTAL GUIDE ke posisi OFF.

Sumber : http://aspal-putih.blogspot.com/#ixzz22pKbJP4U

Nardayana, Dalang Inovatif Cenk Blonk Dari Pulau BALI

Nardayana terlahir dari keluarga petani miskin dan tak punya leluhur berdarah seni mendalang wayang kulit. Namun, keuletan belajar dan kecintaan terhadap seni mengantarkannya menjadi dalang wayang kulit bali. Ia sukses dan populer sejak 15 tahun lalu dengan sebutan Dalang Inovatif Cenk Blonk. Dialah I Wayan Nardayana.

Pria ini dikenal karena pertunjukan wayang kulitnya memasukkan lelucon serta obrolan ceplas-ceplos segar dan aktual di sela pertunjukannya.

Sejak tahun 2002, ia terus memodifikasi pentas wayang kulitnya dengan permainan lampu warna-warni serta berbagai suara untuk mendukung cerita.
Bahkan, ia membawa sekitar 50 kru dan satu generator listrik berkekuatan 7.000 watt setiap kali mentas. Layar yang dia gunakan tak biasa, 6 meter dan tinggi 1,5 meter.
Maka, meski pertunjukannya tidak semalam suntuk—hanya dua setengah jam— kemunculan wayang Cenk Blonk serasa angin segar di antara pementasan seni yang sepi ide. Penonton pun bisa membeludak.

Kemasan pencahayaan yang apik, disertai lelucon hingga obrolan ceplas-ceplos ala rakyat, menjadikan penonton berusia tua dan generasi muda tak beranjak selama pertunjukan. Nardayana menyisipkan lelucon segar dan kritik sosial melalui tokoh rakyat Nang Klenceng dan Nang Eblong. Kedua tokoh itu punya bentuk lucu, dari kepalanya yang botak dan berkucir, serta gigi tonggos. Kedua tokoh yang dia mainkan inilah yang membuat Nardayana dikenal sebagai dalang Cenk Blonk.
Awal pentas tahun 1992, Nardayana menggunakan nama kelompoknya, Gita Loka. Tiga tahun kemudian ia menggunakan nama Cenk Blonk hingga kini.

”Tiyang (saya) tidak sengaja, sebelum mentas mendengar obrolan beberapa orang sambil menunggu pertunjukan mengatakan wayang Cenk Blonk mau mulai, ayo cepat cari tempat. Tiyang tertarik dan mengganti Gita Loka menjadi wayang Cenk Blonk,” kata Nardayana di rumahnya, Desa Belayu, sekitar 40 kilometer dari Denpasar.

Penggunaan huruf K menggantikan G pada Nang Klenceng (Cenk) dan Nang Eblong (Blonk), lanjut Nardayana, agar terkesan lebih gaul. Lagi-lagi ini juga menjadi bagian cara menarik penonton. Apalagi, saat itu ia belum berinovasi dengan tata pencahayaan warna-warni.
”Setiap hari, tiyang memperbarui bahan guyonan atau kritik sesuai tren berita-berita di media massa atau masyarakat sekitar Bali. Tiyang tetap perlu memerhatikan siapa saja penonton saat pertunjukan. Ya, biar nyambung dengan penontonnya dan mereka terhibur,” ujarnya.

Kepiawaian mendalang berawal dari kesedihan Nardayana terhadap sebagian masyarakat yang meninggalkan pertunjukan seni wayang kulit. Sekitar tahun 1989 dia bertekad mengembalikannya.

Saat itu, ia masih bekerja sebagai tukang parkir di salah satu pusat perbelanjaan. Sepulang bekerja, Nardayana mendapati pertunjukan wayang kulit yang sepi penonton. Ia langsung memilih meninggalkan pekerjaannya untuk belajar seni pedalangan.
Dia mencari tetangganya yang membuat wayang dan dalang. Tiga tahun kemudian, Nardayana pentas perdana di Pura Parungan, Tabanan. Ia dibayar sekitar Rp 250.000 untuk sekali pentas dengan layar 2 x 1 meter. Dia hanya mengajak beberapa orang penabuh gamelan.

Ketertarikan terhadap kesenian sebenarnya sudah ditunjukkan sejak di bangku SMA. ”Kala itu tiyang dibayar Rp 2.500 setiap pentas topeng untuk acara adat di sekitar rumah,” tuturnya.
Setelah pentas berkeliling dan terus berinovasi dengan tata lampu, ia lalu dibayar sekitar Rp 10 juta setiap kali pentas. Dia mampu manggung lebih dari tiga kali dalam sehari mengingat waktu pentas hanya dua setengah jam lamanya. Sebulan, ia mampu pentas di lebih dari 40 lokasi.
”Tetapi tiyang juga bisa tidak dibayar jika masyarakat yang meminta tak punya uang. Apalagi, mereka yang punya kaul,” ujarnya. Bagi Nardayana, inovasi pewayangan dengan tata cahaya berwarna tidak merusak tatanan yang ada. Bahkan, hal itu memperkaya seni wayang.
”Menurut tiyang, budaya bisa berubah setiap saat. Tetapi, ini tidak berlaku pada spiritualnya. Tiyang memang mengubah penampilan, tetapi tidak mengubah spiritualnya,” katanya.
Tak sedikit orang, termasuk kalangan seniman, sempat memusuhinya karena Nardayana dinilai merusak pakem pewayangan. Namun, ia tutup telinga dan terus berkarya. Bahkan, dia memperkaya ilmu otodidaknya dengan kembali ke bangku kuliah yang sempat ditinggalkannya karena tak ada biaya.

Jurusan Pedalangan Institut Seni Indonesia (ISI) Denpasar dipilihnya sebagai penguat dan pengayaan idenya. Sementara spiritualnya, dia gali dalam kuliah S-2 di Institut Hindu Dharma Negeri Denpasar.
”Saya ingin terus belajar dan berencana mengambil S-3,” ujar Nardayana.
Sayangnya, ketika Kompas berkunjung ke rumahnya di Belayu, Nardayana tidak mengizinkan mengambil gambar wayang Cenk dan Blonk miliknya, meski ia mengaku memiliki enam keropak atau kotak berisi tokoh wayang lengkap.
”Maaf, tiyang menghargai sekali wayang-wayang ini. Oleh karena itu, tiyang tidak bisa sembarangan mengeluarkannya jika tidak ada kepentingan langsung untuk pentas atau upacara.”
Namun, kata Nardayana membesarkan hati, jika ingin melihat pementasannya, di pasaran sudah beredar enam albumnya berupa VCD berbahasa Bali dan bahasa Indonesia.
”Wah, kalau tiyang tidak belajar bahasa selain bahasa Bali, wayang tidak akan bisa maju. Ini pertunjukan seni yang seharusnya bisa dinikmati siapa saja dan datang dari suku atau negara mana pun. Oleh karena itu, tiyang pun tak puas sampai di sini. Inovasi harus jalan terus dan berkembang. Jika tidak, tiyang dan wayang ditinggalkan masyarakat. Tiyang tidak mau itu terjadi,” Nardayana menegaskan.

sumber :  Ayu_Sulityowati/Kompas.com, Edisi Senin, 5 Juli 2010

Cara mengatasi error P07 Printer Canon MP287

Pernah gak anda mengalami kasus seperti ini: "Saat anda ingin mencetak/ngeperint dengan dokumen anda dan kebetulan printer anda Canon Seri MP287, saat anda ON-kan pertama kali status display menjadi angka 1 dan se detik kemudian berumah lagi menjadi huruf "P", kemudian jadi "O" lalu menjadi "7". terus berulang. dan lampu tombol power ber kedip-kedip alias BLINK"
Pasti anda akan puyeng. apa lagi hasil print itu sesegera mungkin harus di pakai.

Nah Kode pada Display tersebut menunjukkan suatu error, biasa di sebut error  P07. Ketika dipaksa untuk mencetak maka akan muncul satu windos di layar komputer anda. nampak seperti gambar di samping.

Error P07 menunjukan Counter Pencetakan sudah Full, Solusinya adalah kita harus meresetnya.
Langkah yg kita lakukan untuk mengatasi error ini adalah Membuat printer dalam mode Servis MODE/SAVE MODE, kemudian Kita reset Counternya mennggunakan Software.





Uraian Langkahnya sebagai berikut:
>>langkah pertama, Masuk SAVE MODE printer:

• Off-kan Printer MP287 anda, namun tidak melepas kabel powernya dari Listrik.
• Tekan Tombol STOP/RESET, tahan, ;
• Tekan Tombol Power, saat ini kedua tombol masih tertekan,;
• Lepaskan Tombol Stop/Reset;
• Sekarang dalam keadaan tombol POWER Masih tertekan, pencet tombol STOP/RESET sebanyak 6x, Setiap anda pencet, lampu warnign akan berkedip, berarti printer merespon pencetan anda;
• Jika berhasil, Printer akan menjalankan Rollernya, saat ini Display akan BLANK. Pada dekstop anda akan merespon  "ada Perangkat baru" abaikan saja. Selanjutnya anda lakukan langkah ke-2.

>>Langkah ke dua Mereset dengan Sofware:

•     Download sofwarenya Reset untuk tipe ini klik disini
•     Untuk Mengekstrak anda akan di mintai password. masukkan paswordnya dengan nama blog ini    yaitu : wyn-suparno.blogspot.com.
• Kemudian jalankan file EXE-nya; maka akan nampak sebagai berikut:

•  Lakukan Klik pada tombol EEPROM (Klik pertama) Untuk melihat LOG/catatn printer. Sediakan 1 lembar kertas.
•  Lakukan Klik pada tombol SET (klik ke-2) Untuk mereset Counter tinta;
•  Lakukan KLIK pada SET (Klik ke-3) untuk mereset Absorted ink.
• Kemudian OFF kan Printer.
• Sekarang PRinter MP287 anda sudah dapat digunakan kembali.
• sekian.

"MAAF" Jika Dengan cara Diatas tidak Bisa mengatasi, Silahkan Menggunakan Cara Lain.


 lihat Cara masuk SaveMode disini

Cara Masuk SAVE MODE / MODE SERVIS

Perkembangan Dunia Teknologi kian canggih, Hampir Semua Peralatan yag kita pakai mengunakan  Software/program kecil yang di tanamkan pada 1 chip. dan sebagian dari itu  parameter dari program yang terpasang itu bisa di reset oleh pengguna/User.
Nah untuk dapat merubah para meter itu, kita harus masuk dahulu ke MODE SERVIS/ SAVE MODE. Sama seperti Operating  System Windows jika mengalami Error maka kita bisa memperbaikinya dengan cara Startup dengan SAVE MODE. Mungkin sebagian kita sudah tahu bahwa utnuk masuk ke save Mode OS Windows kita dapat menggunakan tombol F8 saat komputer/laptop kita StartUp. Nah Bagaimana dengan peralatan lain seperti Printer, Pesawat Televisi, VCD Player, DVD PLAYER, DLL???
Nah berikut ini saya akan membahas Cara masuk Servis MODe/SAVE mode beberapa peralatan yg ada di sekitar kita.

PRiNTER Canon.
* UntukPrinter Canon MP145, 150, 160:   LAngkah Masuk Servis modenya:

• Matikan printer dengan  tombol power, tanpa mencabut kabel Listrik/powernya;
• Kemudian Tekan Tombol STOP/RESET (Tahan);
• Sementara Tombol Reset tertekan, Tekan Pulan Tombol Power sampai led power menyala;
• LALU Lepas Tombol STOP/RESET;
• Kemudian Tekan  Tombol STOP/RESET 2 kali dan Lepas Tombol POWER;
• Tunggu sampai LED seven segment menjadi angka 0; (saat ini sdh dalam keadaan servis mode)

* Untuk Canon IP2770: Printer dalam keadaan OFF namun power listrik masih tersambung, Tekan Tombol RESUME, tahan, kemudian tekan TOmbol ON/OFF (saat ini ke-2 tombol dalamkeadaan tertekan), kemudian lepas tombol RESUME, selanjutnya dalam keadaan tombol power masih tertekan, kita pencet tombol RESUME sebanyak 5x, setelah itu Printer akan merespon dengan cara me roll catrrignya sampai akhirnya lampu hijau tombol power berhenti berkedip. Sekarang sudah masuk MODE SERVIS.

* Untuk Canon MP287: Printer dalam keadaan OFF namun power listrik masih tersambung, Tekan Tombol RESET/STOP, tahan, kemudian tekan TOmbol ON/OFF (saat ini ke-2 tombol dalam keadaan tertekan), kemudian lepas tombol RESET/STOP, selanjutnya dalam keadaan tombol power masih tertekan, kita pencet tombol RESUME sebanyak 6x, setelah itu Printer akan merespon dengan cara me roll catrrignya sampai akhirnya lampu hijau tombol power berhenti berkedip.Namun DISPLAY tetap BLANK. Sekarang sudah masuk MODE SERVIS.

DVD PLAYER.
Pada VCD/DVD Player untuk meresetnya   kita harus mencari titik Resetnya. biasanya ada di balik MPEG-nya, Untuk MPEG Pengganti yang dijual di toko Elektronik biasanya di sediakan 2 pin reset ada pada bagian atas MPEG, cara mereset cukup dengan men SHORT 2 titik Reset itu. PERINGATAN: Jka tidah tahu , jgn lakukan ini. langkah ini dapat membuat setingan Player anda ter reset dan Blank dan akibatkan pleyer tidak bekerja.

Pesawat TELEVISI.
Untuk pesawat TV, Setiap merek televisi mempunyai cara Masuk SERVICE MODE/FACTORY MODE yang berbeda beda. untuk lebih detail bisa lihat pada postingan saya sebelumnya di http://wyn-suparno.blogspot.com/2012/08/cara-memperbaiki-tv-dengan-remote.html

Cara memperbaiki Printer ip2770 error kedip orange 7 kali bergantian

Semenjak Pabrikan Printer Canon mengeluarkan seri Pixma 1300, mereka mulai menanamkan kode error yang sama pada printer-printernya, termasuk beberapa jenis printer terbaru, sebut saja IP2770. Printer-printer ini akan memberikan kode berupa kode kedip (blinking error code) jika mengalami masalah.


Yang paling umum terjadi adalah printer dinyalakan lampu green nyala penuh tanpa kedip yang berarti Normal.  Nah bagaimana jikalao printer anda waktu dinyalahkan lalu lampu indikatornya langsung kedip-kedip, bergantian??? Pusingkan?. Jadi semua kedip/ bliking itu ada artinya.

Penghitungan waktu habisnya tinta ini didasarkan pada jumlah pemakaian printer dan proses maintenance (cleaning dan deep-cleaning) juga dapat menyebabkab bliking..

Jika error di tampilkan pada sebuah window seperti gambar disamping, anda silakan tekan tombol Resume minimal 5 detik kemudian lepaskan.

Berikut Arti  dan pesan Error dari kedipan lampu orange dan hijau Pada Printer IP2770:

=>> Kedip 7 kali hijau-orange berkedip bergantian, disertai  catrrig macet.

 Artinya: Waste Ink Pad Full / Ink Absorber Full. Solusi: Anda perlu membersihkan/mengganti busa penyerap tinta di bagian bawah printer. Kemudian Printer anda perlu direset dengan software khusus. Selain tanda kedip pada lampu indikator, sda kalanya, Windows memberikan pesan pesan Error 5B00. Hal ini memberikan isyarat yang sama, yakni waste ink counter is full. Yang perlu Anda lakukan adalah meresetnya.

Silahkan Download Software Resetnya di sini.

Ketika anda berhasil mendownload  software tersebut, silahkan ekstrack, jika di minta password, silahkan  masukkan : wyn-suparno.blogspot.com .

Berikut cara meresetnya:

Langkah 1: Masuk ke dalam Mode Servis printer untuk dapat menggunakan resetter.

• Matikan printer tanpa mencabut kabel power.
• Tekan dan tahan tombol Resume, kemudian tekan tombol Power.
• Tetap tahan tombol Power dan lepaskan tombol Resume.
• Kemudian tekan tombol Resume 5 kali kemudian lepaskan kedua tombol.
• Setelah kedip tanda error telah berhenti, Printer Anda telah berhasil masuk ke dalam Mode Servis.

Langkah 2:

• Jalankan File "servicetool.exe" yang sudah anda download itu;
• Printer akan  Reload untuk  mendapatkan port USB yang baru bagi printer anda. Jika tidak ada, berarti printer Anda sudah siap reset.
• Ke,udian siapkan beberapa lembar kertas ke dalam tray printer, dan tekan tombol “Main”, tunggu hingga print berhenti, printer akan mencetak D=000.0  atau memunculkan pesan “error 001″. Tekan OK.
• Kemudian tekan tombol “CLEAR EEPROM” dan biarkan printer mencetak lagi, setelah itu klik OK.
• Matikan printer (mungkin Anda perlu menekan tombol Power dua kali).
• Hidupkan printer kembali. Selamat mencoba.

=>>Kedip 3x orange 1x hijau.

• Artinya: Ada kerusakan di mekanik printer.
  Solusi: Dalam kasus ini sebaiknya Anda membawa printer Anda ke service center.

 ==>>Kedip 4x orange 1x hijau.

• Artinya: Printer absorber full (Waste Ink Pad Full).
  Solusi: Printer anda perlu di reset dengan software seperti di atas.

==>>Kedip 5x orange 1x hijau

• Artinya: Cartridge warna/hitam rusak.
  Solusi: cek cartridge di printer bertipe sama yang lain, kemudian ganti cartridge warna/hitam yang rusak.
  NB: Kerusakan cartridge bisa disebabkan oleh banyak hal, antara lain : chip IC rusak, kotornya konektor, korslet karena tinta, dll.

 ==>>Kedip 7x orange 1x hijau

• Artinya: Cartridge Warna rusak.
  Solusi: Ganti cartridge warna.

 == >>Kedip 8x orange 1x hijau:

• Artinya: ink tank full.
  Solusi:Printer anda perlu di reset dengan software general tool resetter.

==>>Kedip 14x/15x orange 1x hijau

• Artinya: Cartridge hitam rusak.
  Solusi: ganti Cartridge hitam, selesai.

Semoga bermanfaat.

sebagian sumber dari : guntingbatukertas.com

Nilai Part CR404S dan R414 pada Tv Samsung Chassis S17A

Lain Ladang, Lain Lubuk, Lain juga Ikannya, Begitu Kata pepatah untuk Menerangkan suatu cara yang berbeda.
Pada Sistem kerja Televisi juga demikian, menggunakan sirkit yang berbeda-beda namun dengan tujuan sama.
Berikut ini saya bahas mengenai TV samsung yang mengambil nilai FBP in dari Sirkit Transistor Horisontal Out, setelah melalui tapis berupa capasitor tegangan tinggi dan melewati Resistor 1/2watt.
Sedangkan TV merek lain seperti cina diambil dari salah satu pin Flyback yang mempunyai out AFC.

Dari pengalaman saya, walau berbeda chassis, biasanya nilai komponen yang dipakai sama.
Misal saat ini saya bahaskan untuk TV samsung CB-21M17MLH yang menggunakan Chassis S17A. Sirkit   FBP itu di tapis melaliu capasitor dengan kode pada PCB adalah CR404S dengan nilai 2KV 681, serta melewati R414 dengan nilai 1/2w15k.

Berikut Skemanya, dan saya sudah tambahkan keterangan.

Ir. Soekarno

 Dr.(HC) Ir. Soekarno, Nama Lahir Koesno Sosrodihardjo. lahir di Surabaya 6 Juni 1901 dan Meninggal di Jakarta 21 Juni 1970 pada usia 69 tahun.
 Beliau  adalah Presiden Indonesia  pertama yang menjabat pada periode  1945-1966. Ia memainkan peranan penting untuk memerdekakan bangsa Indonesia dari penjajahan Belanda.
Soekarno adalah penggali Pancasila karena ia yang pertama kali mencetuskan konsep mengenai dasar negara Indonesia itu dan ia sendiri yang menamainya Pancasila. Beliauadalah Proklamator Kemerdekaan Indonesia (bersama dengan Mohammad Hatta) yang terjadi pada tanggal 17 Agustus 1945.

Tahu tidak siapa nama orangtua Presiden Pertama Negara kita Bapak ir. Soekarno.
Yang Melahirkan Beliau adalah:
Ayah : Raden Soekemi Sosrodihardjo
Ibu : Ida Ayu Nyoman Rai

~~~~~~~~~~~~~~~~~~~*****~~~~~~~~~~~~~~~~~~

Asesoris Fiber Optic

Perangkat Pendukung utnuk pemasangan sistem komunikasi menggunakan Fiber Optic yakni : Optical connector, pigtail, SFP, Patch cord, ODF, Wall mount dan lain-lain .
Berikut Penjelasan masing-masing alat:

Optical Connector adalah ujung dari fiber optic, terdapat beragam jenis tergantung dengan tipe perangkat yang terkonek;

Pigtail adalah sepotong kabel yang hanya memiliki satu buah konektor diujungnya, pigtail akan disambungkan dengan kabel fiber yang belum memiliki konektor.  Biasanya kabel pigtail di install di OTB (Optical Distribution Box) dan disambung / splicing dengan tarikan kabel Optic yang glondongan (Loose tube cable / Tight buffered cable

Patch cord adalah kabel fiber optic yang pada dua sisi ada konektor. Patch cord digunakan untuk menghubungkan device atau dikenal juga dengan optic jumper.

SFP ( Small-Form Plugable)

 SFP merupakan hot-pluggable tranceiver yaitu device yang men Transmit / dan me receive sinyal informasi dengan media fiber optic. SFP dipasang pada port pada modul sebuah perangkat komunikasi data / telco. Hot-plugable artinya device ini akan auto-detect saat dipasang pada perangkat. Spesikasi dari SFP bergantung pada panjang gelombang yang dibutuhkan yang berhubungan dengan jarak transmisi, besar bandwidht yang sanggup diantarkan dalam satu waktu, jenis / tipe connector (LC / SC ), dan bekerja pada single mode atau multimode.
Spesifikasi ini harus dipatuhi dalam implementasi nya, bila tidak dapat menyebabkan kerusakan pada SFP ataupun sinyal transmisi tidak dapat diterima dengan baik

• 850 nm 550m multi-mode fiber (SX)
• 1310 nm 10 km single-mode fiber (LX)
• 1490 nm 10 km single-mode fiber (BS-D)
• 1550 nm 40 km (XD), 80 km (ZX), 120 km (EX or EZX)]
• 1490 nm 1310 nm (BX), Single Fiber Bi-Directional Gigabit SFP Transceivers

pada SFP terdapat Transmit (Tx) dan Receice (Rx). Transmit di perangkat A harus bertemu dengan Receive di perangkat B, dan sebaliknya.

Wall-mount adalah terminasi  fiber optic yang menempel di dinding.

Optical Termination Box (OTB) atau Optical Distribution Frameadalah terminasi fiber optic yang ada pada rak atau boks

Joint Closure adalah titik sambung dari fiber optic yang umumnya di instal di outdoor.

High Distribution Cabinet adalah rak tempat terminasi fiber optic .

Alat Sambung Fiber Optic

  Penyambungan kabel optik dikenal dengan istilah splicing, Dalam penyambungan fiber optic diperlukan alat khusus yaitu splicer .  Terdapat 2 metode dalam penyambungan optik yaitu :  fusion splicing dan mechanical splicing.
Fusion splicing memiliki redaman lebih kecil yaitu sekitar 0.1 dBm dibanding Mechanical splicing yang mencapai 0.5 sampai 0.75 dbm di setiap sambungan nya.
Fusion splicing melakukan penyambungan dengan cara menyelaraskan / meluruskan kedua ujung serat optik yang ingin disambung, memanaskan dan melebur nya hingga menjadi 1 bagian yang tersambung. Fusion splicer menggunakan nichrome wire (teknik lama), atau CO2 laser atau pun gas api untuk meleleh kan serat optik yang ingin disambung.
Seiring canggih nya teknologi terdapat fusion splicer yang mampu melakukan splicing sampai 24 core bersamaan.
Umumnya biaya yang harus ditanggung adalah harga per core (satu sisi) rate nya sekitar 50 ribu , itu diluar jasa penarikan kabel dan aksesoris pendukung seperti pigtail, Box ODF dan lain nya.

Alat Ukur Fiber Optic
 * OTDR Optical Time-Domain Reflectometer

Merupakan suatu peralatan optoelektronik yang digunakan untuk mengukur parameter-parameter seperti pelemahan (attenuation), panjang, kehilangan pencerai dan penyambung, dalam sistem telekomunikasi serat optik.
OTDR pada dasarnya terdiri dari satu sumber optik dan satu penerima (receiver), modul akuisisi data, CPU, media penyimpanan data, dan layar monitor
Dengan OTDR seorang engineer dapat mengetahui kualitas dari fiber optic, besar redaman sepanjang lintasan fiber optik, sampai lokasi putus nya kabel (berapa jauh dari lokasi pengukuran) yang sangat berguna bila terjadi putus kabel optik…. di negara tercinta ini masih sangat sering terjadi optik putus karena kena galian… yang paling parah karena dicuri…. ironis


*  Optical Power Meter


  Digunakan untuk mengukur panjang gelombang dan power dari sinyal optik. Dari informasi power yang di terima, seorang engineer dapat mengetahui apakah kualitas power masih dalam spesifikasi perangkat yang digunakan atau tidak. Dan dapat digunakan untuk mensegmentasi permasalahan untuk mentrace apakah sumber masalah dari SFP yang power nya sudah lemah, dari Patch cord yang bermasalah, dari core yang berada pada ODF / OTB atau dari lintasan optik yang membentang di luar sana.




```````````````````````````````*****``````````````````````````````````

referensi : http://www.vembazax.com/2011/03/08/mengenal_fiber_optic.xml

Kabel Fiber Optic

Perkembangan Dunia Teknologi Informasi saat ini sangat pesat, di bidang transmisi data juga di butuhkan transfer bandwidht data yang sangat besar juga.
Dahulu kita mengenal pengiriman data jarak jauh menggunakan Microwave, atau via Satelit atau juga menggunakan kabel kawat tembaga. Namun kecepatan tranfer data melewati perangkat2 diatas itu belum maksimal, sehingga para ahli terus mencari media lain. hingga saatnya di temukan media Fiber optic atau serat kaca. Kecepatan tranfer datanya seperti kecepatan cahaya mata hari.
Untuk Proses pengiriman data, data digital yang berupa 0 dan 1 di rubah dalam model cahaya.

Saat ini Kabel Fiber Optic banyak digunakan dalam instalasi perangkat jaringan dan perangkat telekomunikasi seiring dengan kebutuhan akan media transmisi yang memiliki kapasitas angkut yang besar. Para operator telkomunikasi pun terus melakukan penggelaran kabel optik untuk jaringan jaringan backbone baik di dalam ibukota,  untuk menghubungkan perangkatnya di kota-kota besar lainnya, dan juga membentang melewati samudra (istilahnya submarine cable).
Kabel optik juga saat ini marak digunakan didalam perkantoran contohnya untuk sebagai koneksi Trunk dari perangkat switch ke switch, maupun dari perangkat switch ke router, yaitu tadi salah satunya dilatari permintaan akan bandwidth yang besar.
Dalam artikel ini, saya coba berbagi pengetahuan tentang Fiber optic.
Beberapa keuntungan kabel fiber optic:

• Kecepatan: menggunakan Laser / LED sebagai sinyal informasi,  mengalirkan informasi dengan kecepatan cahaya, dapat menempuh 1000 Km hanya dengan 5 mili second….. Fantastis
• Bandwidth: fiber optic mampu membawa paket-paket dengan kapasitas besar. Seiring dengan perkembangan teknologi, banyak perangkat yang bekerja dengan koneksi 10Gigabit per second bahkan ada Tera router dengan menggunakan teknologi DWDM
• Distance: sinyal-sinyal dapat ditransmisikan lebih jauh tanpa memerlukan perlakuan “refresh” atau “diperkuat”. Untuk jarak yang mampu dilalui terkait dengan perangkat transmitter nya, pada SFP terdapat tipe
• Resistance: daya tahan kuat terhadap imbas elektromagnetik yang dihasilkan perangkat-perangkat elektronik seperti radio, motor, atau bahkan kabel-kabel transmisi lain di sekelilingnya.

Fiber optik mentransmisikan mentransmisikan sinya digital dalam bentuk pulsa cahaya (bukan pulsa handphone) tapi gelombang cahaya.

Berikut gambaran  System kerja komunikasi dengan jarinan Fiber Optic:

Berikut Susunan / kontruksi Hardware Fiber Optic:

Core / inti umumnya terbuat dari bahan silica, core berfungsi sebagai waveguide (saluran / pipa untuk tempat merambat nya cahaya)
Cladding merupakan lapisan kedua setelah core, fungsinya sebagai selimut pengaman interferensi dar luar.  cladding merupakan batas reflekstif (batas pantulan sinar) bahan nya membuat kualitas cahaya yang memantul tetap terjaga. Umumnya terbuat dari acrylat. Cladding dan Core tercampur menyatu tidak bisa dipisahkan satu dan lainnya.
Jacket fungsinya untuk melindungi Core secara pisik dan terhadap lingkungan luar


Terdapat dua tipe kontruksi fiber optic cable yaitu

•  Loose Tube
•  Tight Buffered.

 Tipe Loose tube Cable

Kabel tipe Loose tube dirancang untuk penggunaan pada environment lingkungan yang keras diluar ruangan, misalnya ditanam dijalan-jalan, dibentangkan di tiang-tiang.  Pada Loose tube cable terdapat lumuran jel yang melapisi yang fungsinya untuk melindungi serat optik dari kelembaban dimana air dan pengembunan merupakan masalah serius.

 Penggunaan jel ini membuat kontruksi loose tube cable ini sangat ideal pada lingkungan dengan kelembaban tinggi (contoh ditanam didalam tanah)
Pada Loose tube cable terdapat 12 sampai 200 core per kabel.












Tipe Tight buffered Cable

 Tipe kabel optic Tight-buffered diinstal untuk indoor environment dikarenakan tidak memiliki banyak lapisan pelindung seperti Loose tube cable. tipe ini  menawarkan connectability langsung dan fleksibilitas.  Umumnya menggunakan 900 micron terbuat dari plastik sebagai jaket pelindung Core dan cladding yang terbuat dari bahan acrilat.
Aplikasi dari kabel optik tipe tight buffered :
-          intrabuilding backbone
-          Horizontal distribution.
-          Patch cords and equipment cables.

Patch Cord digunakan untuk menghubungkan :

• Optical Device (pada perangkat telekomunikasi umumnya port dengan koneksi optic

         menggunakan plugable port SFP)

• Patch Panel / ODF (Optical Distribution Frame);

Jika dibedakan dari banyaknya cahaya yang mampu di Transmisikan , kabel Fiber optik dibagi menjadi 2 tipe. yakni : Single mode dan multi mode.

Single Mode

  Mempunyai inti / Core yang relatif lebih kecil berukuran 8 sampai 10 micrometer, dimana menyebarkan / mempropagasi hanya dalam satu mode (umumnya 1310 nm atau 1550 nm). Tipe kabel optik Single mode dapat membawa traffic dengan kapasitas bandwidth lebih besar dan dalam jarak yang lebih jauh, dikarenakan pada tipe single mode mempertahan kualitas setiap pulsa cahaya yang melaluinya dengan baik.

Multi Mode

  Memiliki inti / Core yang jauh lebih besar dibandingkan single mode berukuran 50 sampai 100 micrometer,  yang umum digunakan 50 & 62.5 micrometer. Tipe multimode memungkinkan ratusan sinar cahaya menyebar / berpropagasi melalui serat optik secara serentak.

Keuntungan lainnya :

• lebih mudah dalam penyambungan kabel optik (istilahnya splicing). keakuratan dan ketepatan posisi antara kedua core yang ingin disambung menjadi hal yang tidak begitu kritis terhadap lajunya cahaya data.
• Dapat menggunakan LED sebagai sumber cahaya yang lebih murah

Kekurangan dari Multimode optical cable :

• Jarak transmisi maksimal 2 km
• Kapasitas lebih rendah

Karakteristik Serat Optik ditentukan oleh

• Numerical Aparature (NA) merupakan parameter yang merepresentasikan sudut penerimaan maksimum dimana berkas cahaya masih bisa diterima dan merambat didalam inti serat. Sudut penerimaan ini dapat beraneka macam tergantung kepada karakteristik indeks bias inti dan selubung serat optik. Jika sudut datang berkas cahaya lebih besar dari NA atau sudut kritis maka berkas tidak akan dipantulkan kembali ke dalam serat melainkan akan menembus cladding dan akan keluar dari serat. Semakin besar NA maka semakin banyak jumlah cahaya yang diterima oleh serat. Akan tetapi sebanding dengan kenaikan NA menyebabkan lebar pita berkurang, dan rugi penyebaran serta penyerapan akan bertambah. Oleh karena itu, nilai NA besar hanya baik untuk aplikasi jarak-pendek dengan kecepatan rendah
• Redaman atau atenuasi serat optik merupakan karakteristik penting yang harus diperhatikan mengingat kaitannya dalam menentukan jarak pengulang (repeater), jenis pemancar dan penerima optik yang harus digunakan.
• Dispersi adalah pelebaran pulsa yang terjadi ketika sinyal merambat melalui sepanjang serat optik. Dispersi akan membatasi lebar pita (bandwidth) dari serat.

 ~~~~~~~~~~~~~~******~~~~~~~~~~~~~~~

referensi : http://www.vembazax.com/2011/03/08/mengenal_fiber_optic.xml
